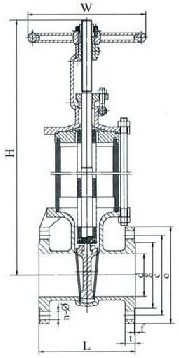

| 波纹管闸阀 | | 型 号 | 工作压力 | 适用温度℃ | 适 用 介 质 | 试验压力（MPa） | 密封面 形式 | | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | | 水 | 水 | 水 | 气 | | WZ41Y | 1.6 Mpa | ≤425℃ | 硝酸类 醋酸类 | 2.4 | 1.8 | 1.8 | 0.6 | CF8+硬质合金 | | 150 Lb | 3.0 | 2.4 | 2.4 | 1.2 | CF8+硬质合金 | | 国标波纹管闸阀 WZ41Y－16 连接尺寸，外形尺寸 | | 公称通径Dia | d | L | H（近似值） | W | 法 兰 尺 寸 | | DN | o | t | c | g | f | N－Φ | | 50 | 50 | 250 | 460 | 200 | 160 | 16 | 125 | 100 | 3 | 4－18 | | 65 | 65 | 265 | 490 | 200 | 180 | 18 | 145 | 120 | 3 | 4－18 | | 80 | 80 | 280 | 560 | 200 | 195 | 20 | 160 | 135 | 3 | 8－18 | | 100 | 100 | 300 | 675 | 240 | 215 | 20 | 180 | 155 | 3 | 8－18 | | 125 | 125 | 325 | 820 | 280 | 245 | 22 | 210 | 185 | 3 | 8－18 | | 150 | 150 | 350 | 925 | 280 | 280 | 24 | 240 | 210 | 3 | 8－23 | | 200 | 200 | 400 | 1170 | 355 | 335 | 26 | 295 | 266 | 3 | 12-23 | | 250 | 250 | 450 | 1360 | 400 | 405 | 30 | 355 | 320 | 3 | 12-25 | | 300 | 300 | 500 | 1580 | 400 | 460 | 32 | 410 | 375 | 4 | 12-25 | | 350 | 350 | 550 | 1701 | 560 | 520 | 34 | 470 | 435 | 4 | 16-25 | | 400 | 400 | 600 | 2070 | 560 | 580 | 38 | 525 | 485 | 4 | 16-30 |
| 美标波纹管闸阀 WZ41Y－150Lb 连接尺寸，外形尺寸 | | 公称通径Dia | d | L | H（近似值） | W | 法 兰 尺 寸 | | 寸inch | o | t | c | g | f | N－Φ | | 2 | 51 | 178 | 460 | 200 | 152 | 16 | 120.5 | 92 | 1.6 | 4－19 | | 2-1/2 | 64 | 190 | 490 | 200 | 178 | 18 | 139.5 | 105 | 1.6 | 4－19 | | 3 | 76 | 203 | 560 | 200 | 190 | 19 | 152.5 | 127 | 1.6 | 4－19 | | 4 | 102 | 229 | 675 | 240 | 229 | 24 | 190.5 | 157 | 1.6 | 8－19 | | 5 | 127 | 254 | 820 | 280 | 254 | 24 | 216 | 186 | 1.6 | 8－22 | | 6 | 152 | 267 | 925 | 280 | 279 | 26 | 241.5 | 216 | 1.6 | 8－22 | | 8 | 203 | 292 | 1170 | 355 | 343 | 29 | 298.5 | 270 | 1.6 | 8－22 | | 10 | 254 | 330 | 1360 | 400 | 406 | 31 | 362 | 324 | 1.6 | 12－25 |
|
